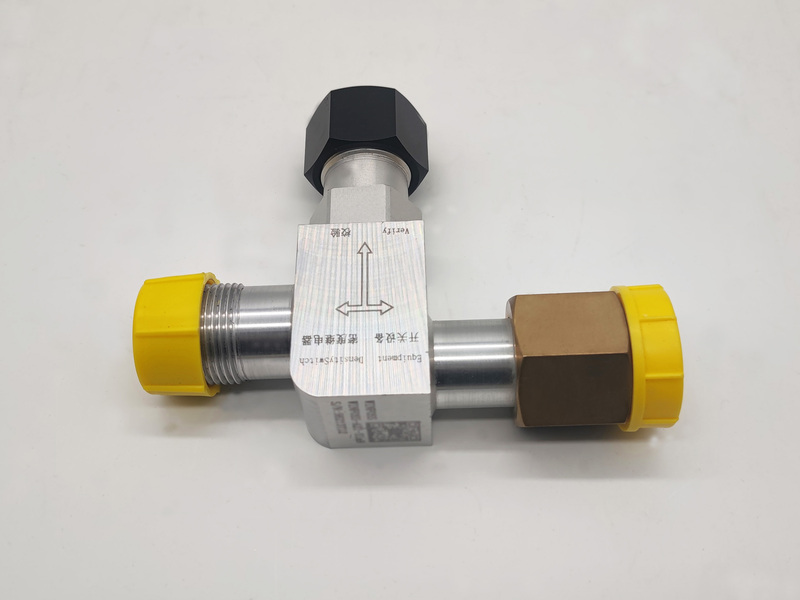

SF6密度继电器校表阀（YTDL-TS3）
概述
SF6密度继电器校表阀（YTDL-TS3）在线校验校表阀是在不改变开关原有的任何结构的基础上，通过开关上SF6密度继电器接口，加装带有开断装置的组合式阀门，阀门上设计有与原有SF6密度继电器接口配装的接头、SF6密度继电器接头、开断装置及与专用的SF6密度继电器校验仪连接的接头。按设计要求连接好后，通过旋转开断装置、可以实现SF6密度继电器气路与开关本体气路的通断。当需要对SF6密度继电器进行校验时，需要将阀体上开断装置旋转至关闭状态，然后将校验仪接口与阀体上预留的校验接口完成对接，就可以实现SF6密度继电器的校验，这样可以大大的节约检修人员的宝贵时间，还可以大大降低由于定期校验拆卸带来的SF6漏气风险。
六氟化硫密度继电器校表阀（YTDL-TS3）主要用于电力行业以实现不拆卸密度继电器在线检测校验要求，并设有防误锁机械装置，防止设备运行过程中被误操作；适用于 1100kV、750kV、500KV、330 kV、220kV、110kV 及 35kV 变电站所 有厂家的高压开关接口，实现阀控三通接头与密度继电器及本体的连接，可通过操 作切断本体气路，通过操作在线检测阀上的旋钮，实现阀门与设备本体气路的通、
断，从而实现对设备本体的充气、补气以及 SF6 密度继电器控制器的在线校验与更换工作。
依据《国家能源局关于防止电力生产事故的二十五项重点要求》（国能安全〔2014〕161 号文）第13.1.6条规定：六氟化硫密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。
功能特点
l 可配对国内外各种规格开关接口
l 手动阀操作简单灵活，并具有防误操作功能
l 阀体全不锈钢制作（材质可选）
l 阀体内部充注压力＞0.4MPa高纯SF6气体。
技术参数
l 压力等级：N64
l 阀门材质：铝合金、不锈钢、铜合金
l 环境温度：-40℃～+60℃
l 密封性能：绝对漏气率≤1×10-9Pa∙m3/s
l 寿 命：10000次（在线检测阀的开关次数）。
l 密封形式：金属密封、O型圈密封
l 安装接口：依据用户要求定制
l 产品外形：依据用户要求定制
